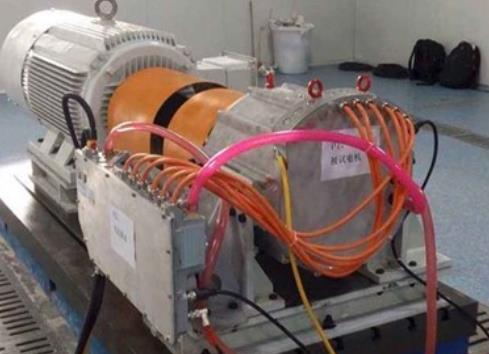

交流电机型式试验台振动解析

发表时间:2022-03-13 人气:1384 来源:原创

    1.将电机与负荷分开,空试交流电机型式试验台,并侦测振动数值。

    2.对电动机底座的振动进行了检测,根据GB10068-2006国家标准,底座上的振动值不能超过轴承对应部位的25%。

    3.如果四个底座仅有一个或两个对角处的振动超过标准,则应将地脚螺栓松开,即为合格,表示此基础下垫不牢固;地脚螺栓固定后,造成基座的变形和振动,应先将底座固定好,再对中,再旋紧地脚螺栓。

    4.将底座四个锚栓全部拧紧,电动机的振动数值仍超过标准,此时要检查轴伸上安装的接头与轴肩是否平齐,如果不平整,则轴伸处的过多的键会引起电动机的横向振动。

    这种情况振动值超得不会太多,往往和主机对接后振动值能下降,应说服用户使用,二极电机在出厂试验时根据GB10068--2006在轴伸键槽内装在半键。多余的键就不会额外增加激振力。如需处理,只需把多余的键截去多出长度的一般即可。

    5.若交流电机型式试验台空试振动未超出标准,带负荷振动超标,有两个原因:一是对正偏差过大;

    二是主机转动部分(转子)的剩余不平衡量与电动机转子剩余不平衡量的相位重合,在对接后,全轴系在同一部位的剩余不平衡量较大,从而产生较大的激振功率。此时,可以松开耦合器,将其中任何一个耦合器转动180°,然后对接试车,使振动降低。

    6.振动频率(强度)不超过标准,振动加速度超过标准时,必须进行轴承的替换。

    7.二极大功率电动机,其转子刚度较低,长期不使用转子会发生变形,再次转动时有可能发生振动,这是因为电动机保存不当,一般在二极电动机贮存期内。每15天对电动机进行一次盘车,每次至少要旋转8次。

    8.滑块的振动与轴瓦的安装质量有直接关系,必须检查轴瓦是否有顶点、油是否充足、瓦紧固、瓦间隙、磁力中线是否适当。

    9.通常,从三个方向的振幅来判断电动机的振动原因,如:横向振动大,转子失衡;竖向振动大;安装地基不平;轴向振动大;轴承装配质量差。

    这仅仅是一个简单的判断,要结合实际的实际情况,结合上述的各种因素,找出真正的震动原因。

    10. Y型箱型电动机的轴向振动要特别重视,如果轴向振动比径向振动大,对电动机的轴承有很大的损害,容易造成抱轴故障。

要密切观察轴承的温度,如果定位轴承的加热速度超过非定位轴承,则要马上停止运行。这是由于基座轴向刚度不足而产生的轴向振动。

    11.在进行交流电机型式试验台动平衡后,转子的剩余不平衡量就会在转子上固化,并且不会因地点、工况的变化而发生变化,因此可以在客户的现场解决。
