电机测试设备系统特性

发表时间:2022-01-02 人气:1097 来源:原创

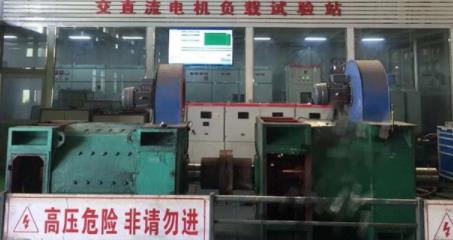

    电机测试设备测试体系的基本构成

    本系统由测试电源、电源开关屏柜、信号传感、功率测量、自动化测试、控制、交流电动机测试软件、数据库系统等组成。型式测试所用的负荷装置,可根据客户的需求,选择陪试电机(包括直流、交流、绕线型)、涡流测功机、磁粉测功机、磁粉制动器等。

    测量方法:用微型计算机进行

    测试柜配置电流、电压传感器,中间部分通过信号调节接口,通过微机实现数据的采集与测量。

    控制模式:直接由车载 MCU控制

    该系统由德国公司的汽车级微机控制,并可按客户要求定制和修改,系统性能稳定,具有良好的可扩展性。

    运行模式:既有手工作业又有自动化作业模式

    为了防止微型计算机在发生故障时对测试工作造成的影响,采用了人工(按键式)和自动(键盘/鼠标)同时进行的方法,由于不方便使用自动控制,或者由于微型计算机发生故障,可以通过人工进行测试。

    测试资料的处理:将测试的结果储存在工业计算机或伺服器中

    微机试验台配置国内外知名品牌原装工业计算机,自动试验的结果数据直接保存在试验工控机硬盘中,手动测量的数据可由人工输入到试验软件界面,再保存在存储器内,提供本机数据库功能,可以进行试验数据的本机查询访问,设计有试验报告自动生成功能并提供输出打印功能(配置惠普多功能激光打印机)。

    电机测试设备系统参数

    设计原则

    以可靠性、安-全性、经济性、实用性、可操作性、可维护性为设计原则,同时兼顾到先进性。

    适用范围

    满足额定电压380V、660V、1140V、3300V、6000V、10000V;额定功率1 ~ 15000kW,三相异步电动机的出厂及检修试验。

    电机测试设备运行条件

    中.央控制室额定工作温度+20℃,允许变化范围0℃~45℃,空气相对湿度不超过85%。



    中.央控制室远离电磁场干扰与机械振动,避免腐蚀性气体的侵蚀。



    屏柜区、设备区环境温度为-5℃~+45℃,空气相对湿度在+40℃时不超过80%,在+25℃时不超过85%。


    空气中不得有过量的尘埃、酸、盐、腐蚀及爆炸性气体。

    安装海拔不超过1000m。
